18650 Koneksi Baterai Lithium

2020-09-28 01:37

Dalam penggunaan baterai yang sebenarnya, tegangan tinggi dan arus besar sering diperlukan, yang perlu menghubungkan beberapa baterai tunggal secara seri atau paralel (atau keduanya), kami menyebutnya baterai. Paket baterai lithium 18650 membutuhkan standar tertentu.

18650 baterai secara seri: Ketika beberapa baterai lithium 18650 dihubungkan secara seri, tegangan baterai adalah total dari semua tegangan baterai, tetapi kapasitasnya tetap tidak berubah.

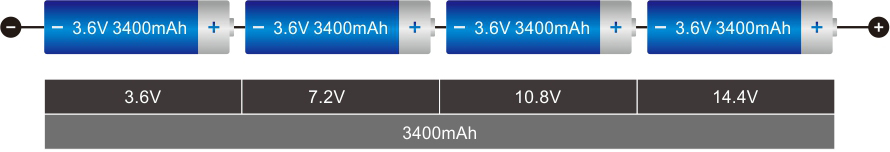

Diagram Skema Koneksi 18650-4S

18650 baterai secara paralel: Jika Anda menghubungkan beberapa baterai lithium 18650 secara paralel, Anda bisa mendapatkan lebih banyak daya. Koneksi paralel baterai lithium menjaga tegangan konstan, sementara kapasitas meningkat. Kapasitas total adalah jumlah dari total kapasitas semua baterai lithium tunggal.

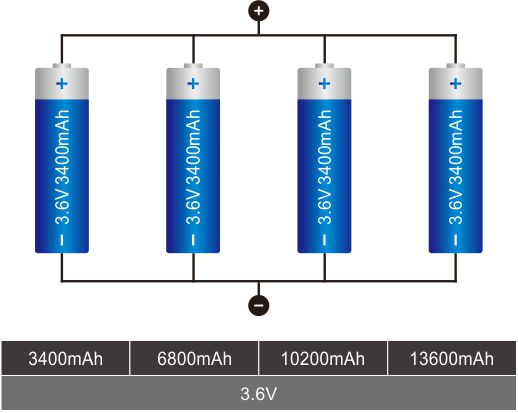

Diagram Skema Koneksi 18650-4P

Koneksi seri dan paralel baterai 18650: metode koneksi seri dan paralel adalah menghubungkan beberapa baterai lithium secara seri dan kemudian menghubungkan paket baterai secara paralel. Ini tidak hanya meningkatkan tegangan output, tetapi juga kapasitas.

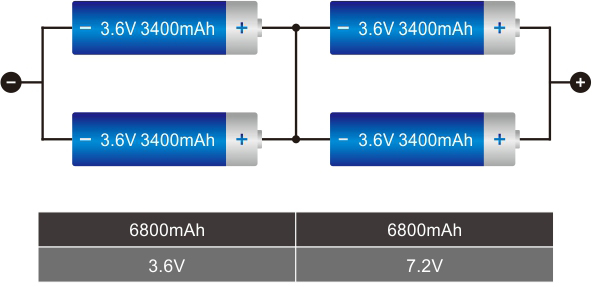

Diagram Koneksi 18650-2S2P

  • Sambungan seri dan paralel dari baterai lithium perlu pencocokan sel baterai.
    Standar pencocokan baterai lithium: tegangan 10mV perlawanan 5mΩ kapasitas≤20 mA
  • Baterai dengan tegangan yang sama
  • Baterai yang berbeda memiliki tegangan yang berbeda. Setelah dihubungkan secara paralel, baterai tegangan tinggi mengisi baterai tegangan rendah, yang menghabiskan daya dan dapat menyebabkan kecelakaan.
  • Baterai dengan kapasitas yang sama
  • Hubungkan baterai dengan kapasitas berbeda secara seri. Misalnya, baterai yang sama mungkin berbeda dari tingkat penuaan. Baterai dengan kapasitas kecil akan terisi penuh terlebih dahulu, kemudian resistansi internal akan meningkat. Anda juga perlu menggunakan baterai yang sama jika terhubung secara seri. Jika tidak, setelah menghubungkan baterai dengan kapasitas yang berbeda secara seri (misalnya, baterai yang sama mungkin berbeda dalam tingkat penuaan), baterai dengan kapasitas kecil akan terisi penuh terlebih dahulu, kemudian resistansi internal akan meningkat.
  • Pada saat ini, baterai dengan kapasitas besar akan keluar melalui resistansi internal baterai dengan kapasitas kecil, dan kemudian mengisi ulang. Dengan cara ini, tegangan pada beban akan sangat berkurang, baterai tidak akan dapat bekerja, dan baterai berkapasitas besar hanya setara dengan baterai berkapasitas kecil. Penggunaan jangka panjang dapat menyebabkan kecelakaan.
  • Paket baterai memerlukan tingkat konsistensi yang tinggi (kapasitas, impedansi internal, tegangan, kurva pelepasan, masa pakai siklus).
  • Masa pakai baterai lebih rendah daripada baterai tunggal.
  • Baterai yang berbeda memiliki tegangan yang berbeda. Setelah dihubungkan secara paralel, baterai tegangan tinggi mengisi baterai tegangan rendah, yang menghabiskan daya dan dapat menyebabkan kecelakaan.
  • Ini perlu digunakan dalam kondisi terbatas (termasuk pengisian daya, arus pemakaian, mode pengisian daya, suhu, dll.)
  • Setelah paket baterai lithium terbentuk, tegangan dan kapasitas baterai akan sangat meningkat, sehingga harus dilindungi. Itu juga membutuhkan keseimbangan pengisian, suhu, tegangan dan pemantauan arus lebih.
  • Paket baterai harus memenuhi persyaratan desain tegangan dan kapasitas.
